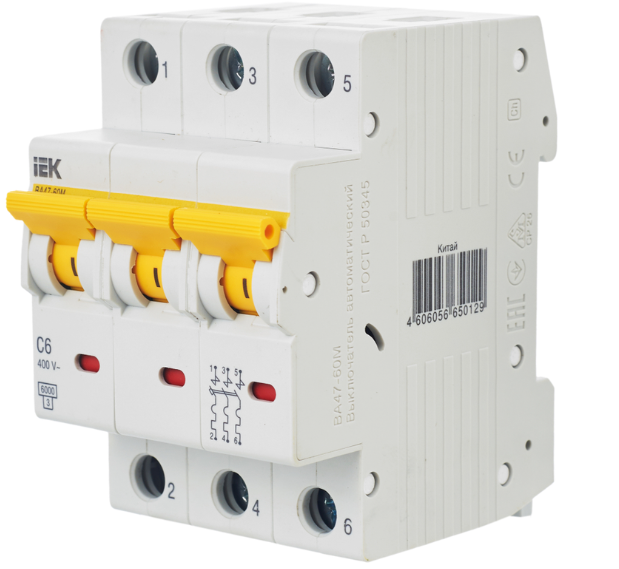

MCB 3P 6A–63A 6kA – IEK

MCB VA47-60M – Aptomat bảo vệ quá tải và ngắn mạch

MCB VA47-60M của IEK là thiết bị đóng cắt và bảo vệ mạch điện dạng module, được thiết kế để tự động ngắt mạch khi xảy ra quá tải hoặc ngắn mạch.

Thiết bị sử dụng hai cơ chế bảo vệ gồm bảo vệ nhiệt và bảo vệ điện từ, giúp MCB phản ứng phù hợp với từng loại sự cố và tăng độ tin cậy cho hệ thống điện.

Với dải dòng định mức từ 16A đến 63A, khả năng cắt ngắn mạch 6kA và các đặc tính tác động B, C, D, MCB VA47-60M có thể sử dụng cho nhiều loại phụ tải và mạch điện khác nhau.

Bảo vệ quá tải và ngắn mạch

MCB VA47-60M cung cấp hai cấp bảo vệ quá dòng:

• Bảo vệ nhiệt: tác động khi mạch bị quá tải trong thời gian nhất định.
• Bảo vệ điện từ: tác động nhanh khi xảy ra ngắn mạch.

Nhờ đó, thiết bị giúp hạn chế nguy cơ quá nhiệt dây dẫn, hư hỏng thiết bị và sự cố trong hệ thống điện.

Ưu điểm nổi bật

• Dòng định mức 6–63A.
• Khả năng cắt ngắn mạch 6kA.
• Đặc tính tác động B, C, D.
• Có cấu hình 1P, 2P, 3P và 4P.
• Hai cơ chế bảo vệ nhiệt và điện từ.
• Tay gạt có kích thước lớn, thuận tiện cho thao tác ON/OFF.
• Có thể lắp thêm các thiết bị phụ trợ:
  • Tiếp điểm phụ KS47-60M
  • Cuộn cắt KS47-60M
  • Tiếp điểm báo trạng thái KSV47-60M
  • Cuộn bảo vệ thấp áp/quá áp RMM47-60M
• Có chỉ thị vị trí tiếp điểm, thuận tiện kiểm tra trạng thái đóng/ngắt.
• Thiết kế phù hợp lắp đặt trên thanh DIN.
• Hỗ trợ kết nối bằng thanh cái FORK hoặc PIN và dây dẫn.
• Đầu kẹp dây có thiết kế rãnh giúp giảm tổn hao nhiệt và tăng độ chắc chắn của điểm đấu nối.
• Dải nhiệt độ hoạt động rộng -40°C đến +50°C.
• Hệ thống dập hồ quang được cải tiến, giúp tăng tuổi thọ và khả năng chịu dòng ngắn mạch.

Thông số kỹ thuật

Ứng dụng

MCB VA47-60M phù hợp sử dụng cho:

• Tủ điện khách sạn
• Tủ điện văn phòng
• Tủ điện căn hộ và nhà ở
• Tủ điện phân phối
• Tủ điện điều khiển
• Hệ thống chiếu sáng
• Mạch ổ cắm
• Thiết bị điện dân dụng
• Công trình thương mại
• Công trình công nghiệp

Lựa chọn Curve B, C và D

Curve B: phù hợp với các tải có dòng khởi động thấp như chiếu sáng và một số phụ tải dân dụng.

Curve C: phù hợp với các phụ tải thông dụng có dòng khởi động trung bình như ổ cắm, thiết bị điện và động cơ nhỏ.

Curve D: phù hợp với các tải có dòng khởi động cao như động cơ, máy biến áp và một số thiết bị công suất lớn.

Điểm nổi bật

6–63A · 6kA · B/C/D · 1P–4P · Nhiệt + Điện từ

MCB VA47-60M là giải pháp bảo vệ quá dòng đáng tin cậy, kết hợp chức năng đóng cắt, bảo vệ quá tải và ngắn mạch, đồng thời hỗ trợ nhiều cấu hình cực và thiết bị phụ trợ cho các hệ thống điện hiện đại.
